Popravka osvetljenja TomTom Rider 550 bez zamene displeja

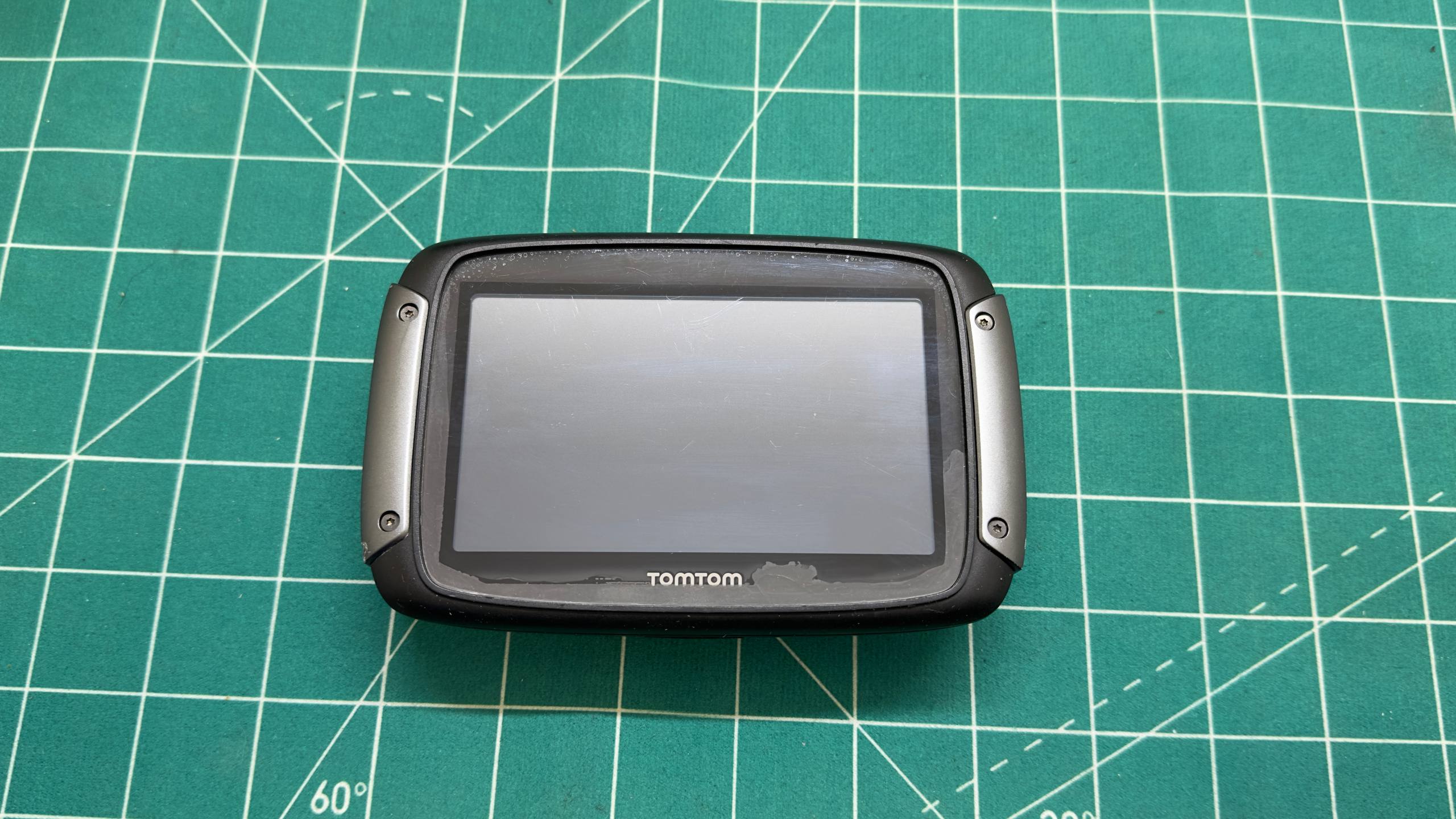

Na motociklističkoj navigaciji TomTom Rider 550 prestalo je da radi pozadinsko osvetljenje displeja. Uređaj se uključivao, ali je ekran bez osvetljenja bio praktično neupotrebljiv. Ovakav simptom se često odmah pripiše kvaru kompletnog LCD modula i predlaže se zamena celog displeja.

U ovom slučaju skupa zamena nije bila potrebna. Precizna dijagnostika je pokazala lokalno oštećenje: korozija je uništila dve LED diode pozadinskog osvetljenja, dok su na konektoru displeja bili prisutni manji tragovi oksidacije.

Kako ekran može da daje sliku bez osvetljenja

LCD panel i pozadinsko osvetljenje su dva različita dela istog sklopa. Matrica formira sliku, dok LED diode sa ivice šalju svetlost kroz sistem optičkih slojeva. Kada je LED linija prekinuta, navigacija može normalno da se pokrene i prikaže sadržaj, ali ekran ostaje veoma taman.

Uzrok može biti drajver osvetljenja, fleks kabl, konektor, prekid voda, dotrajala LED dioda ili korozija. Zato pre poručivanja novog displeja treba proveriti kompletan put napajanja i utvrditi da li su matrica i touch zaista oštećeni.

Dijagnostika uređaja TomTom Rider 550

Prilikom otvaranja pronašli smo manju koroziju na konektoru displeja. Provera kontakata i naponskih linija pokazala je da se glavni kvar nalazi dublje, na LED traci unutar samog ekranskog modula.

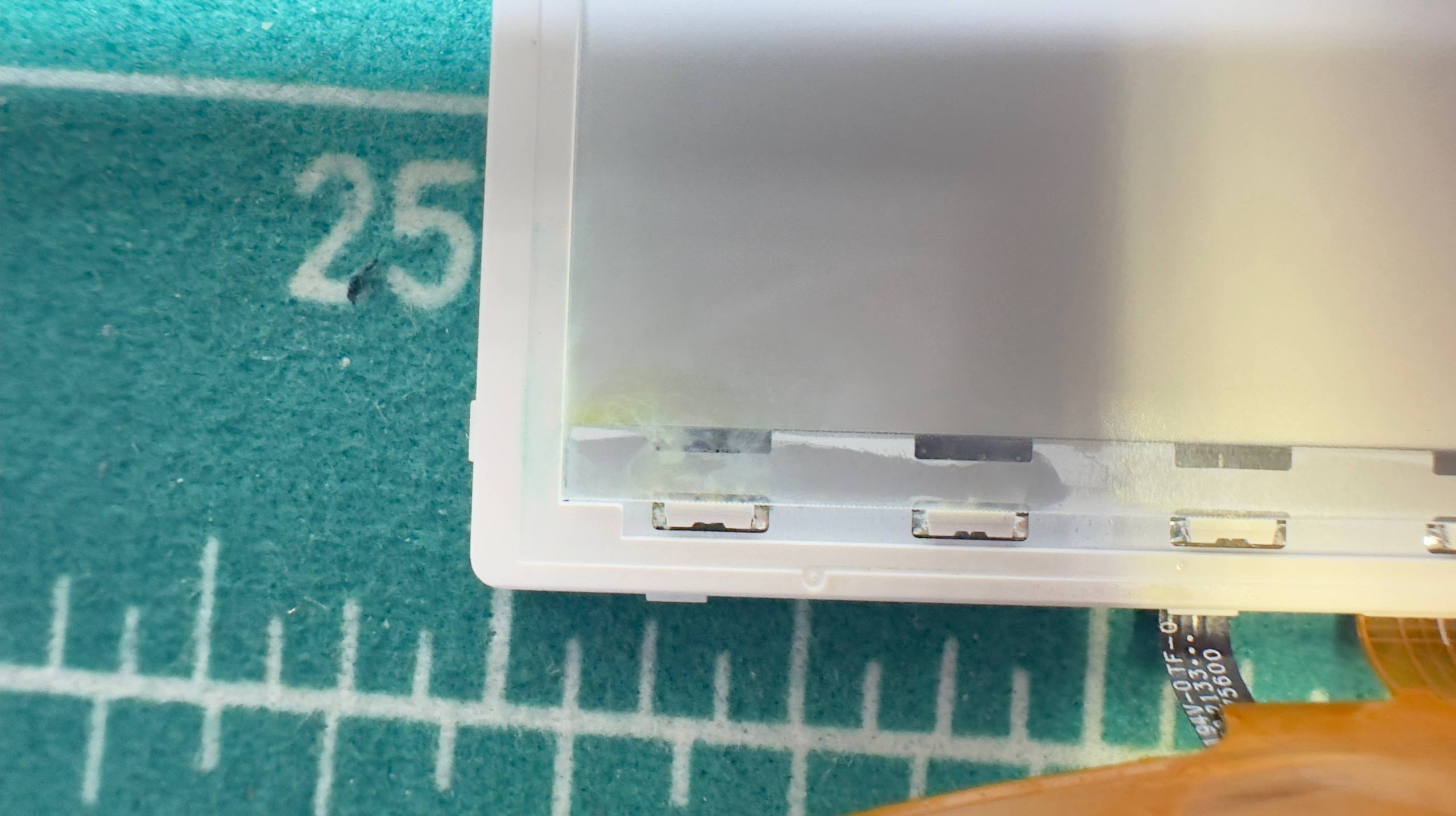

Dve diode bile su ozbiljno nagrižene i propale usled korozije. Pošto LED elementi rade kao deo zajedničkog električnog kola, kvar samo nekoliko dioda može ugasiti celo pozadinsko osvetljenje iako su ostali elementi ispravni.

Moto navigacije su stalno izložene promenama temperature, vlazi i kondenzaciji. Čak i mala količina vlage koja uđe u kućište vremenom može da oksidira konektore i sitne komponente.

Rastavljanje višeslojnog displejnog modula

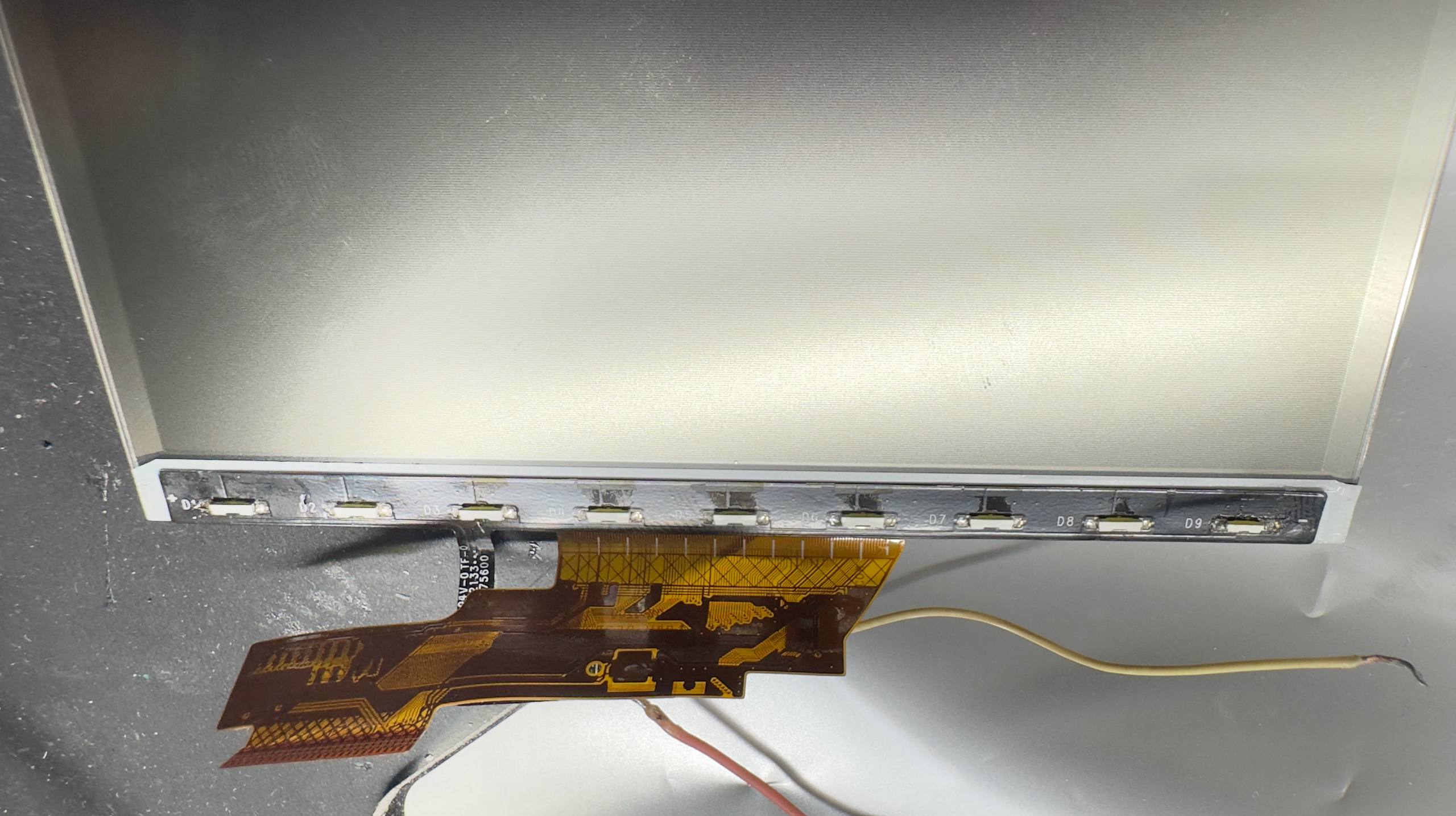

LED traka na modelu TomTom Rider 550 nalazi se unutar displeja. Nije dovoljno skinuti kućište i odvojiti konektor: za pristup diodama mora da se rastavi ceo ekranski paket.

U modulu se nalaze LCD matrica, svetlosna vodilica, reflektujući sloj i više difuznih folija. Njihov redosled i položaj su veoma važni. Pogrešno sklapanje može izazvati svetle mrlje, pruge, neujednačenu jačinu ili prašinu ispod ekrana, a matrica i fleks kablovi su izuzetno osetljivi.

Modul smo pažljivo rastavili u kontrolisanim uslovima, pristupili LED traci i sačuvali sve optičke slojeve za pravilno ponovno sklapanje.

Zamena dve korodirane LED diode

Posle čišćenja zone popravke, dve propale diode zamenjene su kompatibilnim elementima odgovarajućih električnih i svetlosnih karakteristika. Očišćeni su i tragovi oksidacije na konektoru displeja, a kontakti su provereni.

Kod ove popravke nije dovoljan samo isti fizički format. Nove diode moraju odgovarati po radnom naponu, struji i temperaturi boje. U suprotnom osvetljenje može biti neujednačeno ili će komponente raditi pod pogrešnim opterećenjem.

Nakon lemljenja proverili smo celu LED liniju, ravnomernost svetla i stabilnost na različitim nivoima jačine. Displej je zatim složen pravilnim redosledom i vraćen u kućište.

Rezultat popravke

Zamenom dve LED diode pozadinsko osvetljenje je potpuno vraćeno. TomTom Rider 550 se normalno pokreće, slika je vidljiva po celoj površini, osvetljenje se reguliše i navigacija ponovo radi u potpunosti.

Najvažnije je što smo sačuvali originalni displej. Kada su LCD matrica i touch ispravni, popravka konkretnih komponenti je racionalnija od zamene kompletnog modula.

Zašto ne treba odmah menjati ceo displej

Kompletan modul je obično znatno skuplji, a kvalitet zamenskih delova može biti slabiji od originala. Dijagnostika odvaja kvar matrice od kvara osvetljenja i sprečava zamenu ispravnih delova.

Komponentna popravka ipak nije moguća u svakom slučaju. Ako su oštećeni matrica, touch, fleks ili veći deo LED trake, zamena modula može biti opravdana. Odluka se donosi posle otvaranja i merenja, a ne samo prema simptomu „ekran je taman“.

Šta uraditi kada nestane osvetljenje navigacije

• Nemojte pritiskati ekran niti savijati kućište.
• Ne zagrevajte displej fenom jer se optičke folije i lepak mogu deformisati.
• Ako je uređaj nedavno bio mokar, isključite ga i ne priključujte punjač pre dijagnostike.
• Ne naručujte ekran unapred: kvar može biti na LED liniji, konektoru ili napajanju.

Posle otvaranja uređaja namenjenog radu na kiši fabrička vodootpornost ne može automatski da se garantuje. Pri sklapanju treba proveriti zaptivke i kućište, a uređaj i dalje koristiti uz svest da prvobitna zaštita od vode može biti smanjena.
