Popravka ekrana DJI Osmo Pocket 3: zamena magneta

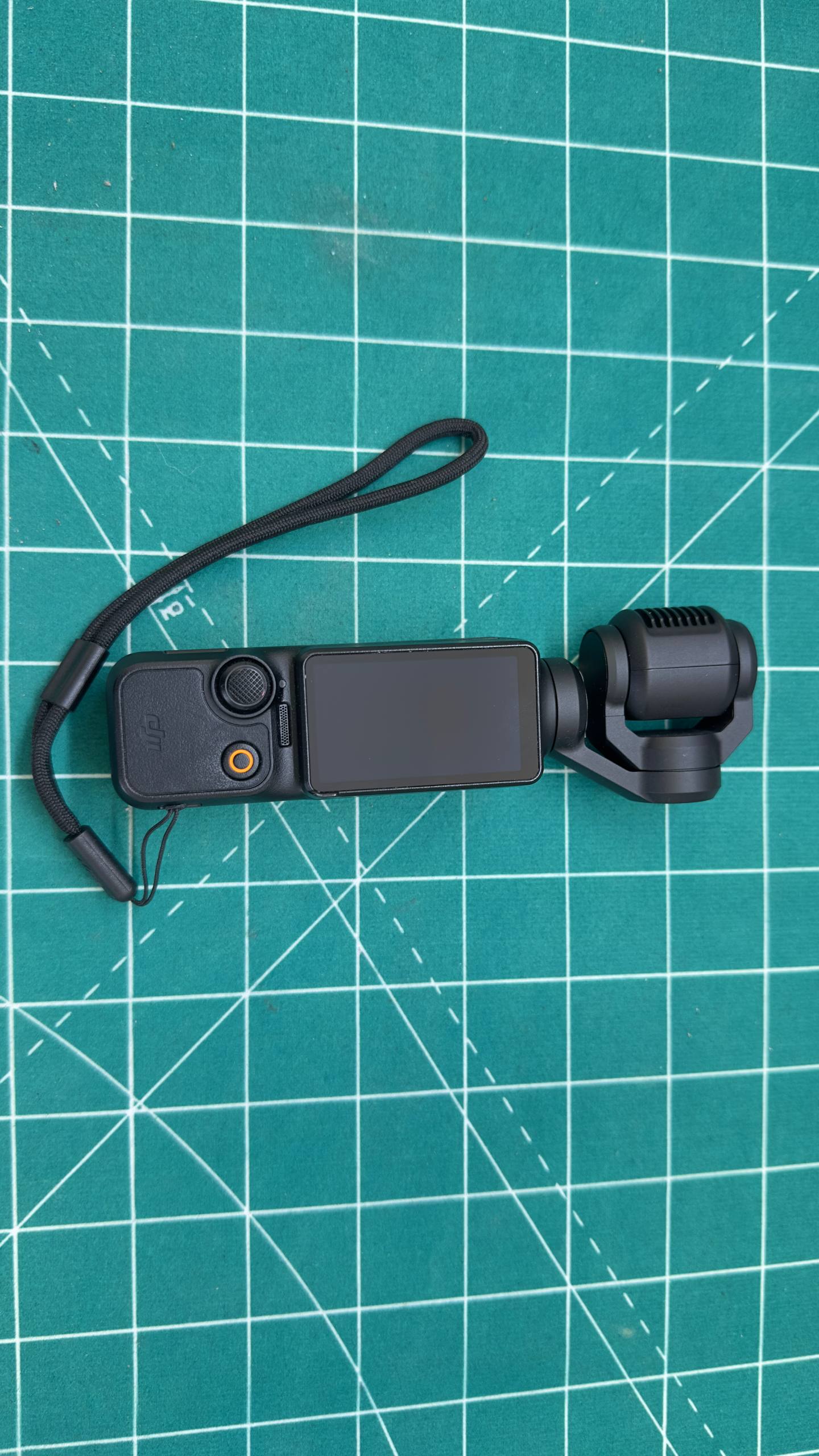

U servis je stigla kompaktna kamera DJI Osmo Pocket 3 čiji rotirajući ekran više nije mogao pravilno da se fiksira. Displej je ostajao previše slobodan i nije zadržavao radni položaj. Kamera je zbog toga bila nepraktična za korišćenje, a stalno pomeranje stvaralo je dodatno opterećenje na mehanizam ekrana.

Uzrok je bio u malom, ali važnom delu mehaničke fiksacije — magnetu u sklopu displeja. Posle njegove zamene ekran ponovo sigurno ostaje u izabranom položaju, glatko se okreće između uspravne i horizontalne orijentacije, a kamera radi normalno.

Zašto je rotirajući ekran važan

Osmo Pocket 3 koristi rotirajući OLED ekran od dva inča. On nije samo prikaz slike i interfejs za podešavanja. Položaj ekrana učestvuje u izboru horizontalnog ili vertikalnog snimanja, a okretanjem se kamera može brzo uključiti ili isključiti.

Zato ovaj sklop mora istovremeno da bude precizan senzorni ekran i pouzdan pokretni mehanizam. Potrebno je da se okreće ravnomerno, zauzme pravilan položaj i ne menja ugao tokom snimanja.

Ako fiksacija oslabi, to ne znači automatski da je sam OLED ekran pokvaren. Slika i dodir mogu biti potpuno ispravni, dok se kvar nalazi u magnetu, njegovom ležištu ili drugom delu rotacionog mehanizma.

Simptomi kvara

U ovom slučaju ekran:

• nije ostajao u fabričkom položaju;
• bio je previše slobodan nakon okretanja;
• menjao je ugao pri običnom pomeranju kamere;
• imao je primetan luft;
• i dalje je prikazivao sliku i reagovao na dodir.

Ako nema linija, treperenja, crnila ili problema sa dodirom, nije opravdano odmah menjati kompletan displej pre pregleda mehanike.

Mogući uzroci slabe fiksacije

Sličan simptom mogu izazvati:

• oštećen, pomeren ili izgubljen magnet;
• oštećeno ležište magneta;
• pomeranje delova posle udarca ili pada;
• olabavljen rotacioni mehanizam;
• deformisan okvir ekrana;
• prljavština ili ostaci lepka;
• oštećenje kućišta ili flat kabla posle prethodne intervencije.

Pre otvaranja proverava se da li postoji pukotina, krivljenje ili neuobičajen otpor. Ekran koji zapinje ne treba okretati na silu jer se mogu oštetiti flat kabl, touch sloj ili nosači.

Dijagnostika DJI Osmo Pocket 3

Pre popravke proverili smo:

1. Uključivanje i stabilnost napajanja.
2. Slika na ekranu i reakcija na dodir.
3. Promenu interfejsa u vertikalnom i horizontalnom položaju.
4. Slobodu rotacije i eventualno krivljenje.
5. Luft, otpor i tačke fiksiranja displeja.
6. Rad gimbala i odsustvo grešaka stabilizatora.

Displej, senzor dodira i rotacioni sklop bili su funkcionalni. Kvar je bio lokalizovan na magnet koji zadržava ekran u položaju.

Zašto su dimenzije i položaj magneta bitni

Kod ovako kompaktne kamere i vrlo mali deo mora precizno odgovarati svom ležištu. Predebeo magnet može viriti, smetati okretanju ili pritiskati okvir. Preslab magnet neće držati ekran, dok pogrešno orijentisan element neće pravilno sarađivati sa suprotnom stranom sklopa.

Prilikom zamene važni su:

• dimenzije i oblik;
• sila privlačenja;
• orijentacija magnetnog polja;
• dubina ležišta;
• razmak od pokretnih delova i flat kabla;
• sigurno pričvršćivanje magneta.

Lepljenje slučajnog magneta na spoljašnju stranu kućišta nije popravka. Može ometati mehanizam i ne rešava pravi uzrok.

Zamena magneta ekrana

Sklop displeja pažljivo je otvoren da bi se pristupilo mestu fiksacije. Ekran se ne sme vući za okvir niti savijati njegov flat kabl jer su delovi mali, a prostor vrlo ograničen.

Oštećeni element je uklonjen, ležište pripremljeno i postavljen je kompatibilan magnet u pravilnom položaju. Proverili smo da ne viri iznad površine, ne dodiruje pokretne delove i obezbeđuje dovoljno držanje.

Nakon sklapanja kontrolisali smo slobodan hod ekrana i odsustvo krivljenja.

Završno testiranje

Provera posle popravke obuhvatila je:

• više ciklusa okretanja u oba smera;
• fiksiranje u vertikalnom i horizontalnom položaju;
• pravilnu promenu orijentacije interfejsa;
• uključivanje kamere i touch komande;
• probno snimanje i čuvanje video-zapisa;
• džojstik i tastere;
• pokretanje i stabilizaciju gimbala;
• proveru da nema trenja, pucketanja ili viška lufta.

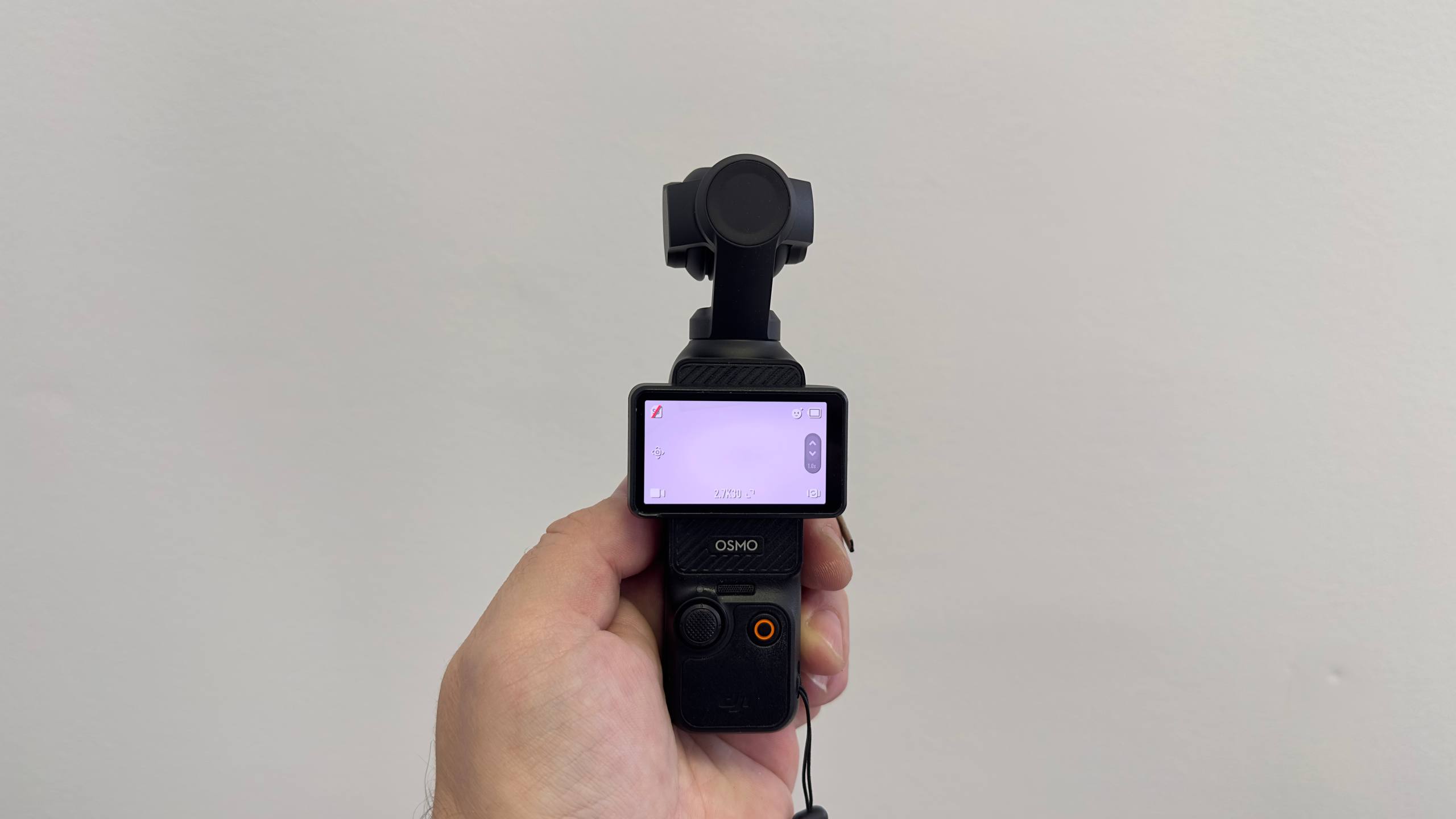

Ekran sada ponovo zadržava izabrani položaj. Rotacija je glatka, prikaz i touch rade, a kamera je spremna za snimanje.

Zašto nije menjan kompletan displej

Displej je skup modul, ali problem sa fiksacijom ne mora imati veze sa OLED panelom ili touch slojem. Ovde je slika bila uredna, dodir je radio, a flat kabl nije bio oštećen.

Precizna dijagnostika omogućila je zamenu samo neispravnog dela uz zadržavanje originalnog ekrana. Kompletan modul je potreban kod pukotina, odsustva slike, fleka, linija, neispravnog dodira ili oštećenog kabla — ne samo zato što ekran ima luft.

Šta uraditi kada ekran Pocket 3 ne stoji

• Ne okrećite ga na silu i ne blokirajte predmetima.
• Ne sipajte superlepak u mehanizam.
• Ne lepite dodatni magnet spolja.
• Koristite zaštitnu futrolu pri nošenju.
• Posle pada proverite i rad gimbala.

Ako se luft povećava, pregled treba uraditi pre nego što pomeranje ošteti okvir ili kabl.

Popravka DJI Osmo Pocket 3 u Beogradu

MyService obavlja popravku akcionih kamera i auto-kamera u Beogradu, uključujući DJI Osmo Pocket 3, Pocket 2, GoPro, Insta360 i druge kompaktne kamere. Dijagnostikujemo ekrane, rotacione mehanizme, gimbale, USB-C konektore, napajanje, baterije, tastere i ploče.

Ako ekran DJI Pocket 3 ne stoji, ima luft, ne okreće se ili ne reaguje na dodir, donesite kameru na dijagnostiku. Utvrdićemo da li je problem u magnetu, mehanici, okviru, kablu ili displeju i predložiti odgovarajuću popravku.

Česta pitanja

Može li se kamera koristiti dok ekran nije fiksiran?

Može raditi, ali nekontrolisano pomeranje povećava opterećenje na okvir i kabl. Bolje je ukloniti kvar pre dodatnog oštećenja.

Da li mora da se menja ceo ekran?

Ne uvek. Kada su slika i touch ispravni, a kvar je u elementu fiksacije, moguć je lokalni servis bez zamene OLED modula.

Da li popravka briše snimke i podešavanja?

Standardna zamena mehaničkog elementa ne zahteva brisanje kartice niti vraćanje kamere na fabrička podešavanja. Važne snimke je ipak dobro sačuvati pre servisa.
